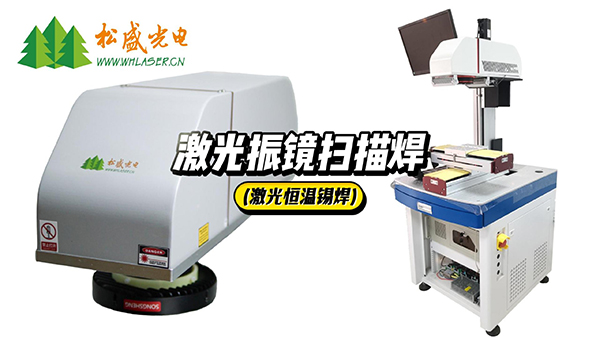

激光恒温锡焊

振镜同轴视觉测温扫描加工系统是专为高精度定位加工设计的专业设备，融合国内前沿的机器视觉、温度反馈及远心光学等核心技术，凭借优异的性能广泛应用于多个精密加工及检测领域，其核心优势与关键技术细节可结合相关技术原理及系统特性全面解析。

一、系统整体概述与核心功能

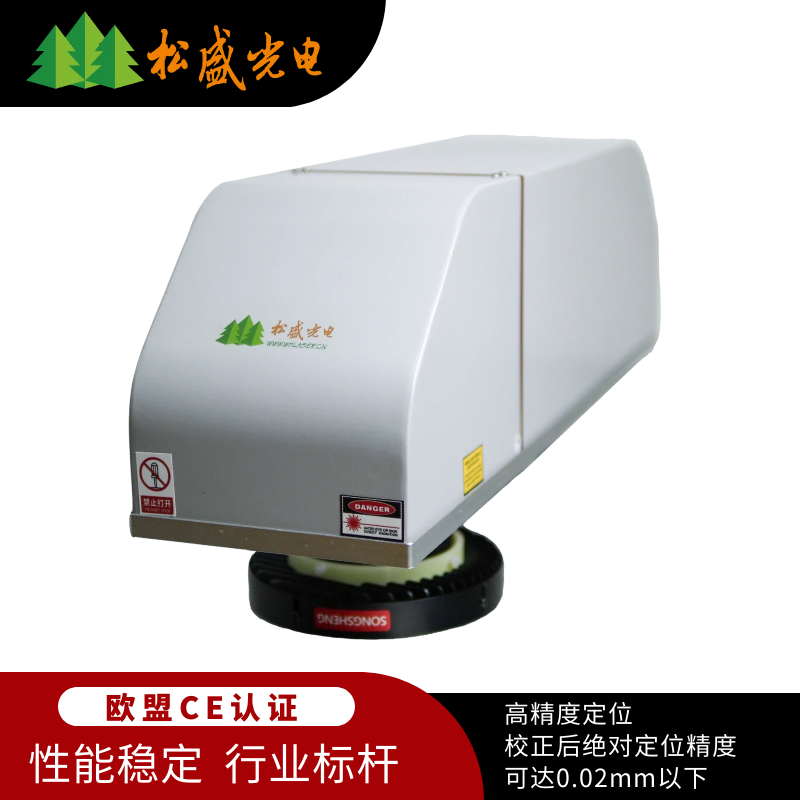

振镜同轴视觉测温扫描加工系统以高精度定位加工为核心目标，采用一体化设计保障系统稳定可靠，其核心亮点在于CCD观测的图像与激光光束焦点完全同轴，搭配F-θ镜头及照明光源可实现“所见即所得”的激光加工效果。校正后的激光加工绝对位置精度可达到0.02mm以上，结合配套软件，几乎能完全克服振镜温漂带来的加工位置误差，为精密加工提供稳定保障。

系统的核心功能主要体现在三大模块：机器视觉、温度反馈及配套配置。其中，机器视觉模块采用内同轴的CCD光学系统，相较于传统模式，成像质量更优，软件识别更便捷;该模块专为精密焊接设计，可通过待加工件上的标记点，控制十字工作台运动至指定位置，有效规避工件误差带来的焊接问题，同时CCD成像可实时监视加工全过程，保障加工精度。

温度反馈模块搭载带温度反馈的直接半导体激光焊接系统，可对焊接过程进行精准温度控制，尤其能针对直径1mm的微小区域实现温度调控，温度精度可达±2度，通过精确控温既能充分保证焊接效果，又能避免焊接工件因温度过高受损。

其他配套配置同样兼顾精度与稳定性：二维工作台采用高精密设计，定位精度可达0.005mm，凭借精确的运动控制，确保批量生产的稳定性和一致性;视觉定位系统配备振镜专用大功率LED照明，采用恒流源亮度无极可调设计，光源为COB封装，搭配专用散热固定夹具，可与镜头无缝结合，照明波长控制在635±20nm，进一步提升成像清晰度。

二、系统核心优点

基于远心设计、消色差技术及一体化集成设计，振镜同轴视觉测温扫描加工系统具备四大核心优点，使其成为精密加工领域的理想选择：

- 高测量精度：远心设计确保物体在景深内移动时，成像尺寸保持不变，有效消除透视误差，特别适合精密尺寸测量及高精度加工定位。

- 优异的图像质量：消色差设计校正了红、蓝光区的色差，减少彩色边缘干扰，在全视野内提供更清晰、对比度更高的单色图像，为机器视觉识别和实时监控提供有力支撑。

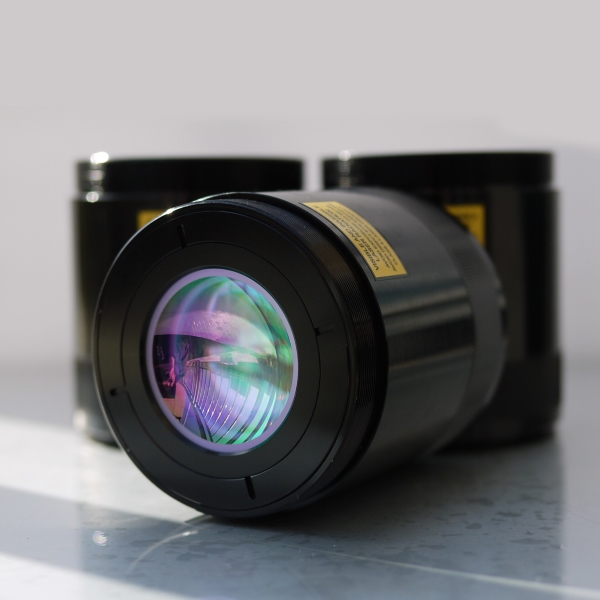

- 工作距离长：相较于同倍率普通物镜，系统配备的远心镜头拥有更长的工作距离，便于安装照明设备及操作被测物体，提升加工便利性。

- 适配性强：上述特性使其广泛适用于机器视觉相关场景，尤其适合工业检测、PCB对准、精密零件测量等需求，与系统本身的加工功能结合，进一步拓展了应用范围。

三、系统主要应用领域

振镜同轴视觉测温扫描加工系统凭借高精度、高稳定性及精准控温的特点，应用场景覆盖多个行业：核心应用包括PCB板点焊、焊锡，金属、非金属材料焊接，塑料焊接、烧结等;在3C电子、通讯、半导体、手机摄像头等行业有着广泛应用;同时，在教学科研、加热及自动化生产线特殊焊接，以及国防、航空航天等高端领域也发挥着重要作用。尤其适用于焊点周边存在无法耐高温部件和热敏元器件的高精度焊锡加工，凭借温度实时高精度控制的优势，有效保护敏感元器件，保障加工质量。
