激光恒温锡焊

激光锡焊作为一种精密焊接技术，特别适合表面平整、镀层均匀且热稳定性好的焊盘。ylzzcom永利总站线路检测光电经过多年的打样经验总结，以下类型的焊盘表现最佳：

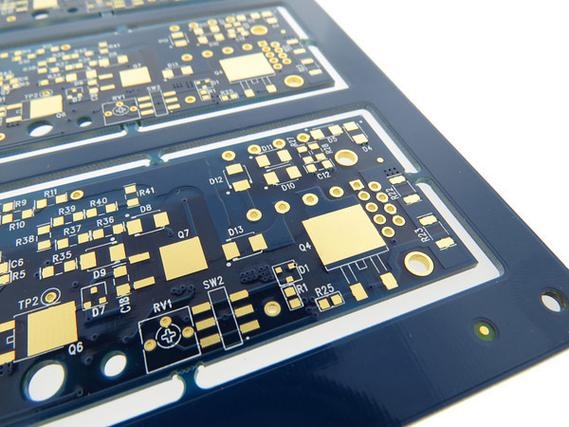

化学镀镍浸金焊盘图示

1. 化学镀镍浸金（ENIG/化金）：

    优点： 表面非常平整，金层薄（通常0.05-0.15μm）但能提供良好的可焊性和抗氧化性。镍层作为阻挡层，防止铜锡扩散，并提供良好的机械强度。平整的表面使激光能量吸收均匀，易于控制熔融焊料润湿。这是目前最常用且兼容性非常好的选择之一。

    注意点： 需防止“黑盘”问题（镍层腐蚀过度导致焊接不良）。

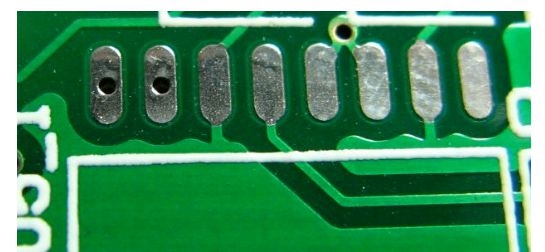

化学镀银焊盘图示

2. 化学镀银（ImAg/化银）：

    优点： 表面平整度好，银层具有良好的可焊性和导热性，对激光能量的吸收效率较高。焊接后焊点光亮。成本通常比ENIG低。

    注意点： 银层在空气中易氧化或硫化（尽管有有机保护膜），需注意储存条件和焊接窗口期。过厚的银层可能导致焊点变脆（银锡金属间化合物）。

3. 电镀软金（电镀金）：

    优点： 表面极其平整，抗氧化性极佳，可焊性非常好。

    注意点： 成本非常高。如果金层过厚（>1μm），焊点中金含量过高会导致焊点变脆（形成AuSn4等脆性金属间化合物），严重影响可靠性。通常只用于需要键合的区域，对于普通焊接点来说性价比不高。

4. 化学镀锡（ImSn/沉锡）：

    优点： 表面相对平整（比HASL好），成本较低。

    注意点： 锡层在储存过程中可能发生晶须生长或氧化。激光焊接时，薄锡层容易被熔融焊料溶解，需要精确控制激光参数，否则可能导致焊点空洞或润湿不良。可靠性要求高的场合需谨慎评估。

不太理想或需要特别注意的焊盘类型：

1. 热风整平（HASL/喷锡）：

    缺点： 表面不平整（呈“波浪状”或“泪滴状”），厚度不均匀。这会导致激光能量吸收不均匀，容易产生局部过热（烧坏焊盘或元件）、飞溅、润湿不良（焊料无法均匀铺展到整个焊盘）或冷焊点。通常不推荐用于激光锡焊。

2. 有机可焊性保护剂（OSP）：

    缺点： OSP是一层薄薄的有机保护膜。激光的瞬间高温会迅速烧蚀分解这层膜。如果分解不彻底或不均匀，会导致润湿不良。多次焊接（如返修）时，保护膜被破坏后，暴露的铜极易氧化。需要非常精确的激光参数控制，且工艺窗口较窄，可靠性风险较高，通常不推荐。

选择焊盘类型的关键考虑因素：

表面平整度： 平整的表面是激光能量均匀吸收和焊料良好润湿的基础。ENIG, ImAg, 电镀金最优。

镀层均匀性： 厚度均匀的镀层保证热传导和焊接反应的一致性。

可焊性与抗氧化性： 焊盘表面在焊接前必须保持良好的可焊状态。金、银、锡本身可焊性好，但需防止储存氧化。OSP风险最高。

热稳定性： 焊盘及其下方的基材需能承受激光的瞬间高热冲击而不分层、起泡或变色。

成本： ENIG、ImAg是主流高性价比选择；电镀金成本高；HASL成本最低但不适用。

可靠性要求： 高可靠性应用（如汽车、医疗）更倾向使用ENIG或严格控制下的ImAg。避免使用可能导致焊点变脆的厚金层或易氧化的表面。

总结：

对于激光锡焊，化学镀镍浸金（ENIG）和化学镀银（ImAg）是最常用、兼容性最好且性能可靠的焊盘表面处理方式。 电镀软金性能优异但成本过高。化学镀锡（ImSn）可用但需谨慎控制。热风整平（HASL）和有机可焊性保护剂（OSP）通常不推荐用于激光锡焊，因为它们带来的工艺挑战和可靠性风险较大。

在实际应用中，除了焊盘类型，还需根据具体的元件、焊料（锡膏、锡丝、锡球）、激光器类型（波长、功率、光斑模式）以及工艺参数（功率、时间、光斑大小、送料速度）进行精细调整和工艺验证。

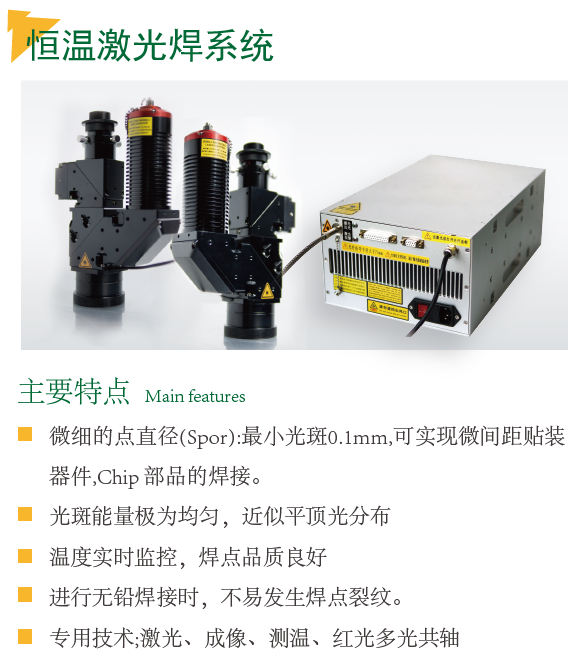

ylzzcom永利总站线路检测光电半导体恒温同轴监视焊接头配备PID在线温度调节反馈系统，能有效的实现恒温焊接，确保焊接良品率与精密度。ylzzcom永利总站线路检测光电激光锡焊系统的温度控制原理为：通过红外检测方式，实时检测激光对加工件的红外热辐射，形成激光焊接温度和检测温度的闭环控制，ylzzcom永利总站线路检测自主开发的控制板PID调节功能，可以有效控制激光焊接温度在设定范围波动。
